摺動部とは？可動部との違い、摺動面や摩擦対策まで詳しく解説

摺動部とは、部品どうしが触れたまま滑って動く部位を指します。ここで言う動きは、直線のすべりや回転しながらのすべりを指し、ボールやローラーのように転がるだけの動きは含みません。
摩擦が大きすぎると、発熱・摩耗・エネルギーロスが増えます。だからこそ、材料選定・潤滑・表面処理をきちんと設計することが重要です。摺動部の良し悪しは、機械の性能と寿命を大きく左右します。

本記事では、摺動部と可動部の違い、摺動面の具体例、摩擦・摩耗対策をわかりやすく整理します。設計時やメンテナンス時に見落としやすいポイントを押さえ、摺動性能を高めるための基本を解説します。
摺動面の保護や粉塵対策、素材・表面処理の選び方まで、初心者にも読みやすくまとめました。今後の機械設計・保全にお役立てください。

摺動・潤滑・滑り性の課題は、フッ素樹脂コーティング、表面処理加工メーカーの吉田SKTへご相談ください。

1. 摺動部の定義と役割

まずは、摺動部がどのように定義され、機械全体にどのような役割を果たしているかを確認します。

摺動部とは、接触した表面同士がすべり（直動／回転すべりを含む）運動を行う部分を指します。一見すると、すべての可動部が摺動部のように思われがちですが、実際には「滑り運動」が発生している部位に焦点を当てるのが摺動部です。単なる回転（転がり）は含みません。摩擦は必ずしも悪いものではありませんが、許容範囲を超える摩擦はエネルギーロスや発熱、摩耗を引き起こし、結果的に機械性能の低下や故障の原因となります。

この摺動部の役割としては、効率的に運動を伝達するだけでなく、スムーズな運動によって振動や衝撃の発生を抑制する機能も挙げられます。例えばベアリングのように、回転をスムーズに行う部品が含まれると、機械全体のエネルギー消費を低減できます。

逆に、摺動部が劣化すると、以下のリスクが高まるため、十分な注意と対策が必要です。

• 異音や摩擦熱の増加
• 周辺部品を巻き込んだトラブル

設計者は、摺動部を構成する素材や潤滑方法、表面処理を最適化することで性能を向上させます。また、点検やメンテナンス作業時には、摩耗の度合いや異常なガタつきなどを見極める必要があります。ここでの適切な判断が機械全体の信頼性アップにつながるため、摺動部の正確な理解はとても重要と言えるでしょう。

2. 摺動面とは？工作機械や産業機械での具体例

摺動部の中でも実際に接触して動く部分を指す「摺動面」について、工作機械や産業機械の実例を交えながら見ていきます。

摺動面は、摺動部において最も摩擦が発生しやすい部分であり、摩耗や熱による影響を直接受ける箇所です。例えば工作機械のガイド面では、精度の高いスライド運動が求められるため、表面の平滑性や剛性が極めて重要視されます。ここで摺動面が損傷すると、以下の問題を引き起こします。

• 加工精度の狂い
• 製品の品質トラブル

産業機械の例としては、コンベヤやプレス機などがあります。これらではベアリングやリニアガイドが使用されることが多く、常に高負荷下で動作するため、摺動面の保護を如何に徹底するかが機械寿命を大きく左右します。高温下や多量の粉塵が舞う環境では、摺動面の摩耗が一層激しくなるため、耐摩耗性の高い素材選定や厳格な潤滑設計が欠かせません。

また、自動車部品のピストンとシリンダー間のように、高速かつ高温度域で相対運動が繰り返される摺動面も存在します。こうした状況では、表面処理や潤滑剤の種類を誤ると、焼き付きや摩耗、あるいは表面疲労が急速に進むケースがあります。結果的に、エンジン性能の低下や深刻な故障を招く恐れがあるため、用途に応じた入念な素材・処理選定が重要なのです。

3. 可動部との違いと混同しやすいポイント

「動く部位」と「滑る部位」は混同されがちです。可動部と摺動部の違いを整理し、注意すべき点を解説します。

可動部とは、機械の中で相対的に動く部品やユニットのすべてを指します。その中には回転運動、往復運動、振動運動など多様な動きが含まれます。一方で摺動部は、表面同士が接触しつつ滑り運動を行う部分を特に指し、摩擦や摩耗の管理が特に重要な領域です。

混同しやすいポイントとしては、以下の点が挙げられます。

• 「回転しているからすべて摺動部」という誤解: ベルト駆動やリンク機構のうち、摩擦が少ない箇所は潤滑管理の優先度が比較的低いため、そこを過剰にケアすると他の重要箇所がおろそかになる可能性があります。
• 可動部全体を同等に設計・メンテナンスしてしまうこと: 摺動部の摩耗対策が不十分になったり、逆に必要以上のコストをかけてしまうことも考えられます。

可動部を網羅的に把握しつつ、どこに摺動面があるのかを的確に見極める必要があります。可動部と摺動部をしっかり区別し、それぞれに合った材料選定や潤滑設計を行うことが、コスト削減と信頼性向上の両面で効果的です。

4. 摺動部の代表的な部品例

ここでは、生産現場や機械装置に使われる具体的な摺動部品例を取り上げ、その役割や特徴を概説します。

摺動部は機械全体の動きをスムーズにするために欠かせない存在です。特に回転運動や往復運動が頻繁に行われる部品は、摺動部として念入りに設計・保護されます。ここでは代表的な部品例を2つ取り上げます。

4-1. ベアリング・パッキンなど

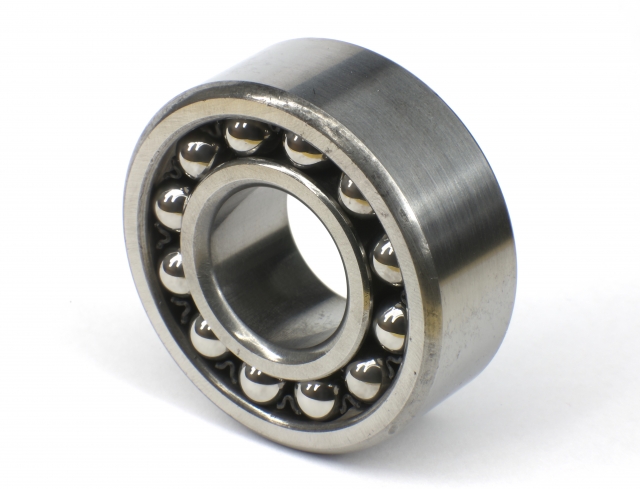

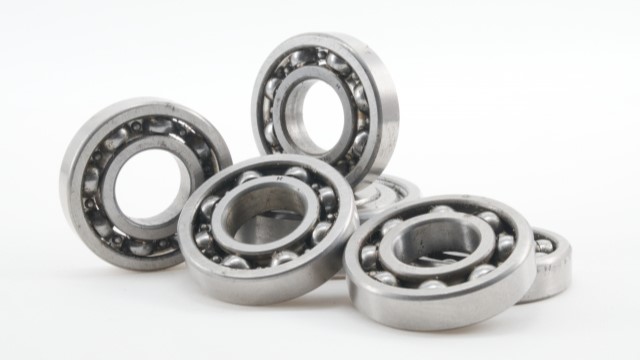

ベアリング（転がり軸受）は機械の可動部を支える上で欠かせない部品です。

• 役割: 主に転がり運動によって部品間の摩擦を極力減らし、エネルギーロスの削減と運動精度の向上に貢献します（ただし、内部には局所的なすべり面も存在するため潤滑は必須です）。
• 注意点: 高速回転するベアリングは、摩擦熱によって内部のグリースが変質したり、潤滑油が劣化することがあります。これを放置すると、振動増大や騒音、さらには焼き付きによる部品損傷を引き起こすため、潤滑剤の選定や点検周期の設定が重要です。

また、パッキンなどの部品も、高圧下や密封環境下での運動を円滑に行う役割があり、摩耗を回避するため定期的なメンテナンスが求められます。

• パッキン：流体の漏れを防ぐために繰り返し動作します。
• 問題点：これらの部品が摩耗すると、機密保持能力の低下などの問題が生じるため、交換時期や部品の状態監視が欠かせません。

4-2. リニアガイドやエンジンシリンダー

リニアガイド（LMガイドなど）は、工作機械やFA（ファクトリーオートメーション）機器などの直線運動に用いられる部品です。

• 特徴:：ボールやローラーがガイドと接触して転がる機構で、高荷重でも動作精度を高く保ちやすい特長があります。摩擦特徴や潤滑状態が動作の滑らかさや寿命を決定づけます。
• メンテナンス：導入時や定期点検時には、ガイド表面の傷や異物混入に特に注意してメンテナンスを行います。粉塵環境など特定の条件下では、ボールやローラーを使わず摺動面を直接滑らせるすべり式直動案内（例えば無給油ブッシュなど）が有効な場合もあります。

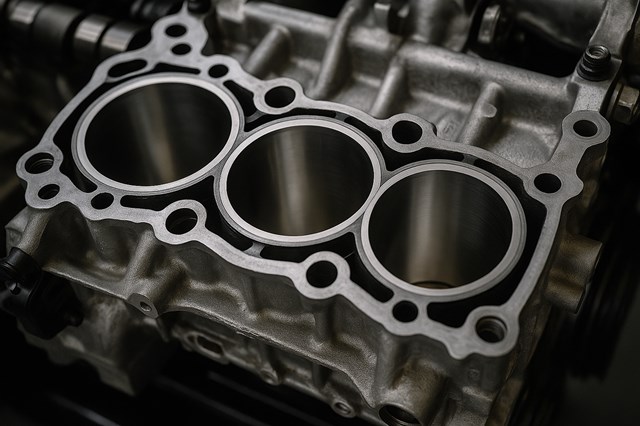

一方、エンジンシリンダーは往復運動が主となる部品で、内部のピストンとシリンダー壁面が接触しながら高温・高圧環境で動作します。

• 潤滑:：潤滑油（エンジンオイル）の循環を通じて摩擦や発熱を抑えますが、摩耗粉やカーボン堆積が起こると性能が低下し、エンジンの寿命を短くする原因になります。
• 表面処理:：エンジンシリンダーの壁面は、一般的に鋳鉄ライナーやNi–SiC（ニカシル）などの特殊な表面処理が施されることが多く、摺動性と耐摩耗性が同時に求められます。

これらリニアガイドやエンジンシリンダーは、可動範囲が広いにもかかわらず高精度が必要な領域であるため、少しの摩耗でも性能に大きな影響が出ます。設計段階の素材選定はもちろん、使用環境に合わせた潤滑設計や適切な表面処理の実施が、機械の安定動作と寿命延長の鍵となります。

5. 摺動性を高める方法：素材・潤滑・表面処理

素材選定や潤滑方法、表面処理は摺動部の性能向上に欠かせない要素です。具体的な方法を紹介します。

摺動部の性能を最大限に引き出すためには、機械設計の初期段階から摩擦対策を考慮しておくことが大切です。単純に金属部品同士を組み合わせるだけでなく、樹脂や複合材料の活用、さらに適切な潤滑剤や表面処理を組み合わせることで、より高い摺動性と長寿命を実現できます。ここでは、素材選定、潤滑、表面処理のそれぞれの観点から具体的なポイントを見ていきます。

5-1. 指標：PV値（面圧P×すべり速度V）

摺動材には材料ごとに限界PV値があり、これを超えると発熱と摩耗が急増します。負荷・速度・温度・相手材・表面粗さを合わせて評価し、十分な安全率をとります。

5-2. 摺動性に優れた素材選定のポイント

摺動部に使われる主要な素材としては、金属と樹脂の2カテゴリーが挙げられます。

• 金属素材
  • 一部に真鍮やアルミ合金が使用されるほか、摺動性を高めるために鋳鉄や特殊鋼材を使うケースもあります。
  • 選択のポイント: 強度や熱伝導率を重視し、熱膨張や加工精度の観点も考慮します。重荷重や高温下での運用が想定される場合は、高硬度かつ熱変形の小さい素材が推奨されます。
• 樹脂素材
  • フッ素樹脂（PTFE）をはじめMCナイロンやPOM、PPS、PEEKなどの耐摩耗性・自己潤滑性に優れた樹脂が存在します。
  • 特徴: 軽量かつ潤滑不要のケースもあり、特に乾燥環境や軽荷重での使用に適しています。

これらの素材を選択する際は、以下の点を総合的に検討し、最適な選択を行うことが重要です。

• 実際のトライアルやシミュレーションを行い、表面粗さや負荷、速度、温度などの条件にマッチするか確認。
• 組み合わせによっては不適切な摩耗が発生する場合があるため、素材間の相性も考慮。
• コスト効果。

5-3. 潤滑剤の選び方と塗布方法（グリース・オイルなど）

潤滑剤には主にグリースタイプとオイルタイプがあり、部品の回転速度や荷重、使用温度によって最適な種類が異なります。

• 潤滑剤の種類と適応
  • 高速回転や高温領域ではオイルが適している場合が多いです。
  • 低速や常温付近であればグリースでも十分な潤滑性能が得られます。
  • 近年は自己潤滑性の高い樹脂素材も広く使われ、潤滑剤の使用を最小限に抑える設計も注目されています。
• 塗布方法
  • 手動での注油から自動給脂装置までさまざまです。
  • 長期稼働が想定される生産ラインでは、自動給脂装置を導入することで定量・定期的な潤滑を行い、摩擦と摩耗を制御しやすくなります。
  • 少量多品種の生産現場では、定期メンテナンスの際にグリースガンなどで手動潤滑を行うケースも多いでしょう。

潤滑の注意点

• 過剰な潤滑は汚れを吸着させるリスクを高め、粉塵などが混入すると摩耗を促進させてしまいます。
• 過剰給脂は撹拌発熱や油脂劣化の原因となるため、給脂量・周期・位置を規定して管理します。
• 適切な種類と量を把握し、使用環境に合わせてメンテナンススケジュールや塗布ポイントを設定することが、摺動部の正常動作を長く保つ上で重要です。

5-4. 表面処理（硬質クロムめっき・無電解ニッケルめっき・フッ素樹脂コーティングなど）

金属摺動部の表面にめっきやコーティングを施すことは、摩耗や腐食から部品を保護し、摺動性を向上させる効果があります。

• 代表的な手法とその特徴
  • 硬質クロムめっき: 高い耐摩耗性と硬度を持ち、主に油圧シリンダーのロッドなどで耐摩耗性や耐食性を高める目的で用いられます。
  • 無電解ニッケルめっき: 均一厚みで複雑形状にも対応できるメリットがあります。
  • フッ素樹脂コーティング: 低摩擦係数が特徴で、摺動面において高い滑り性を発揮します。

• 表面処理選定の考慮事項
  • コスト、部品形状、運用温度などの複数条件を総合的に考慮することが必要です。
  • 特に高温・高圧環境や粉塵が多い現場では、どの程度の厚みや仕上げ精度が求められるかを事前に把握しておくことが重要になります。

• 表面処理後の注意点
  • 一定期間での検査や再めっき、再コーティングが必要になる場合があります。
  • 処理自体は摩耗対策として有効ですが、摩擦条件が過酷すぎると表面の剥離や微細なクラックが生じるため、運転状況を随時把握しながら適切なメンテナンスを取り入れることが求められます。

摺動・潤滑・滑り性に優れた表面処理をご検討の際は吉田SKTにご相談ください。

6. 搬送ラインでの摩耗・粉塵リスクと防塵対策

粉塵が多い搬送ラインでは摺動部に特有の摩耗や故障リスクが高まります。その対策方法を解説します。

搬送ラインでは、常にベルトやローラーが回転・接触を繰り返し、大量の製品や部品が行き来するため、摺動部全体として多くの粉塵や異物が発生・付着しやすい環境です。粉塵が摺動面に侵入すると、まるで研磨剤のように摩耗を加速させ、ベアリングやガイドレールの寿命を大幅に縮める原因となります。

この対策として、以下の方法が考えられます。

• 防塵カバーやシールの取り付け。
  • 特にシール部品は摺動部の動きを妨げない程度にすきまを詰め、異物の侵入を最小限に抑える工夫が必要です。
• 定期的にエアブローなどで清掃。
• 粉塵が発生しにくい設計（例えばクリーンルーム仕様）への変更。
• 潤滑剤が粉塵を吸着してしまう懸念が大きい場合には、自己潤滑性のある樹脂パーツを使うなど、潤滑剤の使用量を減らす設計も有効です。

最適なメンテナンス頻度と組み合わせることで、摩耗トラブルを未然に防ぎ、生産ラインの安定稼働に貢献できます。

7. 摺動部の摩擦・摩耗対策における注意点

摺動部の寿命を左右する摩擦・摩耗の原因と、それに対処するための設計やメンテナンスの留意点を取り上げます。

摩擦・摩耗対策を講じる上では、まず以下の条件を正確に把握する必要があります。

• 摺動部の運動形態
• 荷重
• 温度
• 速度
• 環境要因

これらの条件をきちんと整理することで、最適な素材選定や表面処理、また適切な潤滑計画を立案しやすくなります。逆に、一部の条件を見落とすと、過度の摩擦や熱発生を招き、寿命を極端に縮める恐れがあります。

特に速い速度や高温度域での運用では、以下の点を考慮しておかないと、思わぬ摩耗進行や異常振動が起こる可能性があります。

• 潤滑剤の粘度や劣化速度
• 表面処理の熱耐久性

また、潤滑系統や給脂装置の不具合が見落とされると、短期間のうちに重大なトラブルに発展しかねません。

設計段階では安全係数を十分に見込んだパーツ選定と処理を行い、運用段階では定期的な点検と予防保全を徹底することが大切です。例えば、振動や温度をモニタリングして異常値をキャッチできる体制を整えておけば、大きなトラブルに至る前に原因を究明し、適切なメンテナンスを実施できます。

関連記事：耐摩耗性とは何を指す？向上させる方法も紹介

8. まとめ

最後に、摺動部の定義や重要性や対策方法をまとめて適切な保全や設計がいかに大切かを再確認します。

摺動部とは、機械要素同士の相対運動により摩擦が生じる箇所であり、機械の性能・信頼性・耐久性を大きく左右する存在です。可動部との違いを正しく理解することで、どの部分を重点的に摩擦対策すべきかを見極められます。

摺動面の摩耗を抑えるためには、以下の三位一体のアプローチが欠かせません。

• 素材選定
• 潤滑剤
• 表面処理

特に高温や高負荷、粉塵の多い環境においては、メンテナンスや防塵対策が故障リスク低減のカギとなります。摺動部の寿命を延ばすことは、機械全体の安定稼働やコスト削減にも直結する重要な要素です。

今後の設計やメンテナンスにおいては、運用条件を正確に把握したうえで最適な組み合わせを導き出すことが重要です。摺動部を適切に保護・強化することで、機械のパフォーマンスと耐久性を向上させ、生産性アップにもつなげることができます。

吉田SKTでは、さまざまな条件に適した表面処理をご提案いたします。摺動・潤滑・滑り性に優れた表面処理をお探しの際は、お気軽に問い合わせください。
