アルマイトとメッキの違いを7項目で比較｜用途別の選び方を解説

こんにちは。「吉田SKT」ブログ編集チームです。

アルミ製品の表面処理を検討するとき、候補になりやすいのが「アルマイト」と「メッキ」です。どちらも耐食性や耐摩耗性、外観などを改善できますが、被膜の作り方や電気特性、寸法への影響は大きく異なります。

その違いを理解せずに選ぶと、導通が取れない、被膜にクラックが入る、メッキがはがれる、狙った色に仕上がらないといった不具合につながることがあります。

この記事では、アルマイトとメッキの違いを、仕組み、機能、外観、コスト、量産性の観点から整理します。表面処理に詳しくない方にもわかるよう、選定時に確認したいポイントまで順を追って解説します。

アルマイトとメッキの違い

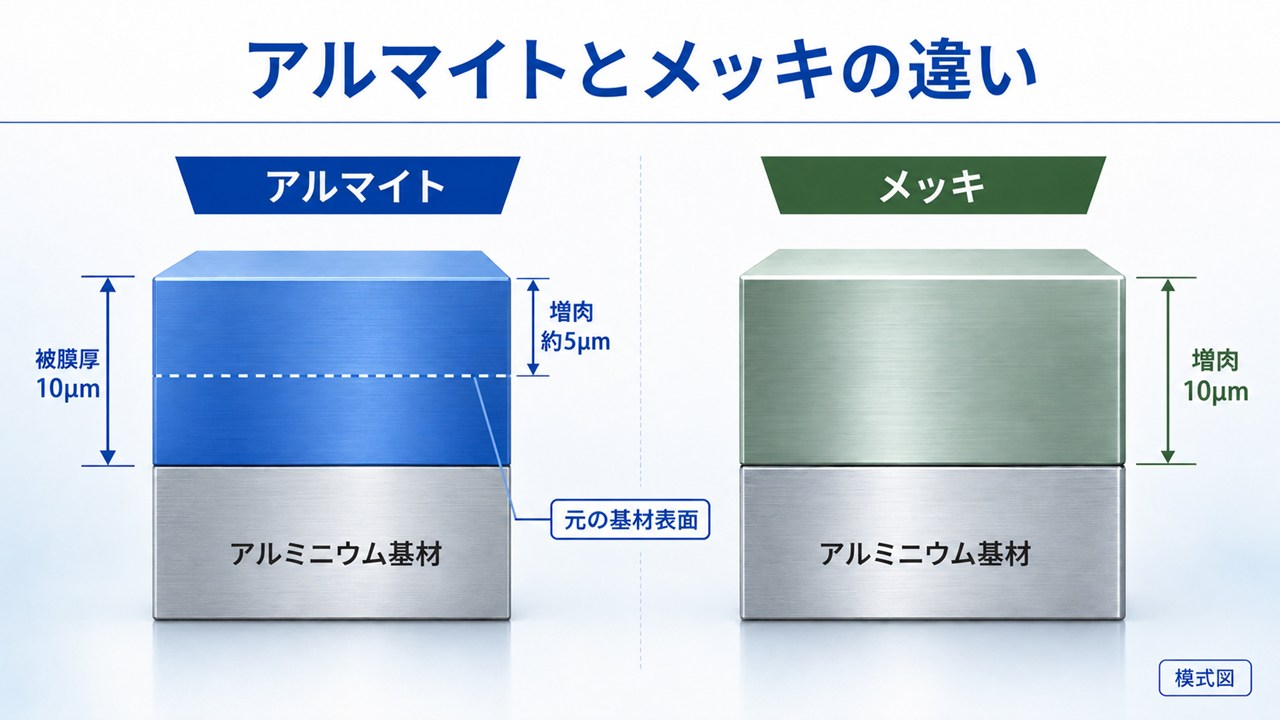

アルマイトとメッキの最大の違いは、「アルミ表面を変化させて被膜を作るか、別の金属を表面に析出させるか」という点です。

アルマイトは、アルミ製品を陽極として電解し、表面を酸化させて酸化アルミニウムの被膜を形成します。被膜はアルミ素地の内側と外側の両方向に成長し、素地と一体になっています。

一方、メッキは素材表面に別の金属を析出させる処理で、メッキ被膜は主に素地の外側へ付きます。アルミは表面にできる自然皮膜（酸化皮膜）のためにメッキが密着しにくい素材なので、素地と被膜を密着させる前処理が特に重要になります。

比較項目	アルマイト	メッキ
被膜の作り方	アルミ表面を酸化させ、酸化アルミニウムの被膜を作る	素材表面に別の金属を析出させる
主な対象素材	アルミニウムおよびアルミニウム合金	金属を中心に、処理方法によっては樹脂などにも適用できる
素地との関係	素地と一体になった被膜	素地との界面があるため、前処理と密着管理が重要
電気特性	基本的に電気を通しにくい	金属種によって導電性や接点特性などを付与できる
寸法への影響	被膜は素地の内側と外側に成長する	被膜は主に素地の外側へ成長する
外観	前処理により、光沢からマットまで調整できる。着色も可能	金属光沢を得やすく、金属種や下地によって仕上がりが変わる
主な用途	耐食、耐摩耗、絶縁、着色	耐食、耐摩耗、導電、はんだ付け、装飾

なお、メッキには電気メッキや無電解メッキなどの「湿式メッキ」のほか、真空蒸着やスパッタリングなどのPVD（物理蒸着）、CVD（化学蒸着）といった「乾式メッキ」もあります。この記事では、アルマイト（陽極酸化処理）と、電気メッキ・無電解メッキを中心に解説します。

アルマイトとは

アルマイトは、アルミニウムに行う陽極酸化処理の通称です。アルミは空気中で自然に薄い酸化皮膜（自然皮膜）を作りますが、この自然皮膜は非常に薄く、傷などで損傷することがあります。そこで電気化学的な処理により、より厚い酸化被膜を人工的に形成します。

一般的な硫酸アルマイトの被膜には、表面から微細な孔が伸びる多孔質構造があります。この孔を利用して着色し、必要に応じて孔をふさぐ「封孔処理」を行います。

＞アルマイトの種類や工程について詳しくはこちら

アルマイトの主な工程

• 前処理：脱脂や洗浄を行い、必要に応じてエッチング、スマット除去、研磨などで表面を整える
• 陽極酸化：アルミ製品を陽極として電解し、酸化被膜を形成する
• 着色：カラー品では染色や電解着色を行う
• 封孔：用途に応じて被膜の孔をふさぎ、耐食性や耐汚染性などを高める
• 水洗・乾燥・検査：外観や膜厚などを確認する

前処理は単なる洗浄ではありません。光沢を出す、つやを抑える、小さな加工傷を目立ちにくくするなど、最終的な質感にも影響します。そのため、同じアルマイトでも前処理によって外観は大きく変わります。

白・カラー・硬質アルマイトの違い

種類	特徴	主な用途
白アルマイト （普通アルマイト）	染色を行わない無色系の処理。白く塗る処理ではなく、素地のアルミを生かした仕上がり。前処理によって、透明感のある光沢からつや消しの白っぽい質感まで幅がある	機械部品、工業製品、家庭用品など
カラーアルマイト	被膜の孔を利用して着色する。黒アルマイトもカラーアルマイトの一種	筐体、装飾部品、識別を目的とする部品など
硬質アルマイト	普通アルマイトよりも厚く硬い被膜を形成し、耐摩耗性を高める	摺動部品、機械部品、自動車・航空機関連部品など

硬質アルマイトは耐摩耗性を高める有力な方法ですが、硬さは合金の種類や処理条件によって変わります。また、メッキの種類によっては硬質アルマイトより高い硬さが得られる場合もあります。実際の摩耗寿命は、硬さだけでなく、相手材、荷重、速度、潤滑、異物の有無などを含めて評価することが大切です。

耐摩耗性を左右する要因や、表面処理による改善方法は「耐摩耗性とは何を指す？向上させる方法も紹介」でも解説しています。

アルマイトのメリットと注意点

• アルミの耐食性や耐摩耗性を高められる
• 着色によって意匠性や識別性を付与できる
• 電気を通しにくい性質を活用できる
• アルミ合金の種類や製造方法によって、色や被膜品質が変わる
• 被膜は硬い一方で延性が低く、処理後の曲げやカシメなどでクラックや欠けが生じることがある
• 被膜を除去して再処理すると、素地が減って寸法や外観が変わることがある

アルマイト被膜は素地と一体に形成されるため、塗膜のように別の層が単純にはがれるものではありません。ただし、加工や熱によるひずみ、衝撃などでクラックや欠けが生じることはあります。処理後に曲げや圧入を行う場合は、加工順序と公差を事前に確認しましょう。

メッキとは

メッキは、素材表面に金属の薄い被膜を形成し、機能や外観を付与する表面処理です。ニッケル、クロム、銅、すず、金、銀など、目的に合わせて被膜の材料や層構成を選べることが大きな特徴です。

たとえば、耐食性や耐摩耗性を高める、導電性を持たせる、はんだ付け性を改善する、金属光沢を与えるといった使い方があります。ただし、得られる機能は金属名だけでは決まりません。被膜の組成、膜厚、下地、後処理などを含めて仕様を決める必要があります。

＞メッキの種類や工程について詳しくはこちら

電気メッキと無電解メッキの違い

比較項目	電気メッキ	無電解メッキ
析出方法	外部電源で電流を流して析出させる	還元剤を用いた化学反応などで析出させる
膜厚分布	電流が集中する端部などで厚くなりやすく、複雑形状では差が出やすい	電流分布の影響を受けにくく、形状に沿って比較的均一な膜厚を得やすい
主な特徴	金属の選択肢や用途が広い。治具、電極配置、電流条件などが品質に影響する	複雑形状や寸法管理が必要な部品で検討される。浴の管理が品質に影響する

無電解メッキは、電気メッキより膜厚をそろえやすい傾向がありますが、「どのような形状でも完全に均一」という意味ではありません。液の交換や気泡の抜け、局部的な反応の差などもあるため、深穴や袋形状では個別の確認が必要です。

アルミへのメッキでは前処理が重要

アルミは表面に自然皮膜（酸化皮膜）がすぐにできるため、そのままではメッキを密着させにくい素材です。そこで、脱脂、エッチング、スマット除去、活性化などを行い、処理方法に応じてジンケート処理などの下地処理を組み合わせます。

ジンケート処理はアルミへのメッキで広く用いられる方法ですが、すべての仕様で必須となる唯一の方法ではありません。合金、形状、最終的なメッキ構成に合わせて工程を決めます。

メッキのメリットと注意点

• 金属種や層構成によって、導電性、はんだ付け性、耐食性、耐摩耗性などを付与できる
• 金属光沢や装飾性を得やすい
• アルミ以外の素材にも適用できる方法がある
• 前処理が不十分だと、ふくれやはがれなどの密着不良が起こることがある
• 電気メッキでは、端部や複雑形状で膜厚差が生じやすい
• 被膜のピンホールや傷から腐食が進むことがある

アルミに銅やニッケルなど異なる金属をメッキする場合は、被膜の欠陥部に水分や電解質が入ると、異種金属接触によってアルミ側の腐食が局部的に進むことがあります。使用環境と被膜の健全性を考慮し、下地や膜厚、封止、検査方法まで検討することが重要です。

機能から見るアルマイトとメッキの違い

ここからは、表面処理の選定でよく比較される機能ごとに違いを見ていきます。どちらか一方が常に優れているわけではなく、実際の使用条件に合う仕様を選ぶことが重要です。

耐食性

アルマイトはアルミ表面を酸化被膜で保護し、耐食性を高めます。一般的な硫酸アルマイトでは、封孔処理によって孔をふさぐことで、腐食因子や汚れが入りにくくなります。ただし、耐食性は膜厚、封孔、合金、前処理、傷の有無、使用環境によって変わります。

メッキも、ニッケルなどの被膜や多層構成によって耐食性を付与できます。一方で、ピンホール、傷、端部の膜厚不足、密着不良があると、その部分から腐食が進む可能性があります。

「屋外ならアルマイト」「薬品環境ならメッキ」と単純に分けることはできません。温度、湿度、塩分、薬品の種類・濃度・pH、接触時間、要求寿命を整理し、試験条件を実環境に合わせて比較しましょう。

耐食性の考え方や、腐食を防ぐ方法については「金属の耐食性とは？耐食性が高い金属も紹介」も参考にしてください。

耐摩耗性

耐摩耗性を重視する場合、アルマイトでは硬質アルマイトが候補になります。メッキでは、硬質クロムメッキや無電解ニッケルメッキなどが検討されます。ただし、同じ処理名でも硬さや摩耗特性は仕様によって異なります。

また、被膜が硬ければ必ず長寿命になるわけではありません。相手材を傷つけないか、潤滑剤を使うか、摩耗粉が製品に影響しないか、摺動部の公差を確保できるかまで確認します。

外観と色

アルマイトは、化学研磨などで光沢を出すことも、梨地処理などでマットに仕上げることもできます。カラーアルマイトは色の選択肢が多い一方、合金、材料ロット、加工肌、膜厚、着色、封孔の条件によって色差が生じます。意匠部品では、色見本や許容差を事前に決めておくと安心です。

メッキは金属光沢を得やすい一方、外観は下地研磨の状態に左右されます。メッキだけで素地の深い傷や打痕が消えるとは限りません。外観品質を重視する場合は、機械加工や研磨から一体で設計します。

黒アルマイトは光学機器にも使われますが、黒色であれば自動的に低反射になるわけではありません。迷光対策などで用いる場合は、対象波長、反射率、光沢、表面粗さといった要求を明確にして評価する必要があります。

電気特性

アルマイト被膜は基本的に電気を通しにくいため、絶縁が必要な部品に利用できます。一方、接地面や端子面まで処理すると、導通不良の原因になります。必要な部分をマスキングする、接点位置を決めるなどの設計が必要です。

ただし、アルマイトの絶縁性は膜厚、孔、クラック、封孔状態、電圧などの影響を受けます。安全性や信頼性が求められる用途では、「アルマイトだから絶縁できる」と判断せず、必要な耐電圧や絶縁抵抗を仕様化して確認します。

メッキは金属種によって導電性を持たせやすく、接点、端子、シールド、はんだ付け部などに適しています。接触抵抗、酸化のしやすさ、摩耗、はんだとの相性など、用途に応じて金属種と膜厚を選びます。

寸法変化と後工程

アルマイト被膜は素地の内側と外側へ成長するため、表面から外側へ増える寸法は、一般に被膜全体の厚さと同じではありません。ただし、その割合は処理条件や合金によって変わります。

メッキ被膜は主に外側に形成されるため、穴径、軸径、ねじ、はめ合い部では膜厚分の寸法変化を考慮します。電気メッキと無電解メッキでは膜厚分布も異なるため、処理名だけでなく測定位置を決めることが大切です。

アルマイト後の曲げ、カシメ、圧入は被膜のクラックや欠けにつながることがあります。メッキも被膜の延性や密着状態によっては割れやはがれが生じます。可能であれば、変形を伴う加工を終えてから表面処理を行いましょう。

コストと量産性

アルマイトは比較的シンプルで低コスト、メッキは工程が多く高コストと説明されることがあります。しかし、実際の価格や量産性は、処理の種類、膜厚、材質、形状、サイズ、数量、マスキング、治具、外観基準、検査内容、材料価格などで変わります。

アルミへのメッキは前処理が増えやすい一方、アルマイトでも厳しい色合わせ、厚膜、特殊な封孔、複雑なマスキングが必要なら工数は増えます。処理単価だけでなく、不良率、再処理、検査、寿命、交換まで含めた総コストで比較することが重要です。

アルマイトやメッキ以外の方法も含めて、目的に合う表面処理を比較したい方は、処理の特徴をまとめた資料をご活用ください。

封孔処理を指定するときの注意点

封孔処理は、一般的な硫酸アルマイト被膜の微細な孔をふさぎ、耐食性、耐汚染性、着色被膜の色保持性などを高めるために行います。屋外部品や人が触れる筐体では、封孔条件が長期の外観や汚れやすさに影響します。

ただし、封孔すればすべての機能が向上するわけではありません。硬質アルマイトでは、封孔条件によって表面硬さや耐摩耗性に影響する場合があります。耐食性と耐摩耗性のどちらを優先するのかを整理し、加工メーカーと条件をすり合わせましょう。

アルミ製品に適した処理を選ぶ5つのポイント

アルマイトとメッキを選ぶときは、処理名から決めるのではなく、部品に必要な機能から条件を絞り込みます。次の5点を整理すると、加工メーカーへの相談もスムーズになります。

1．使用環境を整理する

屋内・屋外、温度、湿度、塩分、薬品、洗浄方法、接触時間などを確認します。「屋外使用」「薬品に強く」といった大まかな表現だけでなく、わかる範囲で具体的に伝えます。

2．最も避けたい不具合を決める

腐食、摩耗、導通不良、色むら、はがれなど、製品にとって何が最も大きな問題になるかを明確にします。優先順位が決まると、被膜に求める機能が見えやすくなります。

3．素材と形状を確認する

アルミの合金番号、圧延材・押出材・鋳物・ダイカストといった製造方法、溶接の有無を確認します。特にダイカスト材は、合金成分や鋳肌、鋳巣（内部の気孔）などの影響で、アルマイトの発色や被膜品質にムラが生じることがあります。また、複雑形状、深穴、袋形状、鋭い角、接合部は、被膜の付き方や液だまりに影響します。

合金ごとの特徴を確認したい場合は「アルミニウム合金とは？特徴と種類、性質について解説」もあわせてご覧ください。

4．寸法と後工程を整理する

膜厚、寸法公差、はめ合い、ねじ、曲げ、圧入、接着、溶接、導通部などを確認します。重要面、マスキング範囲、治具の接点位置、膜厚の測定位置も図面に記載すると、認識違いを減らせます。

5．評価方法を決める

膜厚、外観、色、密着性、耐食性、耐摩耗性、導電性など、必要な検査項目と合否基準を決めます。実機条件に近い試験が難しい場合は、サンプルや試作品で比較する方法も有効です。

アルマイトとメッキの使い分け例

要求	検討しやすい処理	確認したい点
アルミ筐体を着色したい	カラーアルマイト	合金、前処理、色見本、色差、封孔、紫外線や熱による退色
摺動部の摩耗を減らしたい	硬質アルマイト、耐摩耗性を狙ったメッキ	相手材、荷重、速度、潤滑、寸法変化、必要寿命
端子や接点に導電性を持たせたい	用途に合う金属メッキ	接触抵抗、摩耗、腐食、はんだ付け性、膜厚
絶縁性を持たせたい	アルマイト	耐電圧、絶縁抵抗、膜厚、孔やクラック、導通が必要なマスキング部
複雑形状で膜厚をそろえたい	無電解メッキなど	深穴、袋形状、液交換、気泡、測定位置

この表は、候補を絞るための目安です。最終判断は、素材、形状、使用環境、要求寿命、検査基準を合わせて行います。

まとめ

アルマイトとメッキは、どちらもアルミ製品に機能や外観を加える表面処理ですが、被膜の成り立ちが異なります。

• アルマイト：アルミ表面を酸化させ、素地と一体になった酸化被膜を作る
• メッキ：素材表面に別の金属を析出させる
• 電気特性：アルマイトは基本的に電気を通しにくく、メッキは金属種に応じた導電性を持たせやすい
• 寸法：アルマイトは内側と外側に成長し、メッキは主に外側に付く
• 選定：使用環境、必要機能、素材、形状、公差、後工程、検査方法から判断する

処理名だけで得られる機能を決めつけず、どのような環境で、どのくらいの期間、何を守りたいのかを明確にすることが、トラブルを防ぐ近道です。

アルマイトやメッキだけで要求を満たしにくい場合は、塗装や溶射、フッ素樹脂コーティングなど、ほかの機能性表面処理も選択肢になります。吉田SKTでは、使用条件やお困りごとを伺いながら、表面処理の選択肢をご提案しています。

各処理の分類や特徴をまとめて確認したい方は「表面処理とは？分類や目的、処理方法など業務上知っておきたい基礎知識」もご覧ください。

対象物や使用条件がすべて決まっていない段階でも、お困りごとからご相談いただけます。
