無電解ニッケルメッキとは？電解メッキとの違い・種類・膜厚・JIS記号を解説

こんにちは。「吉田SKT」ブログ編集チームです。

無電解ニッケルメッキは、複雑な形状にも比較的均一な厚さの被膜をつくりやすく、耐食性や耐摩耗性を付与できる表面処理です。一方で、「電解ニッケルメッキと何が違うのか」「リン含有率や膜厚をどう決めればよいのか」と迷う方も多いのではないでしょうか。

この記事では、無電解ニッケルメッキの原理、特徴、種類、工程、用途に加え、性能の目安やJIS記号の読み方まで、製造・設計に携わる方が押さえておきたい基礎知識を整理します。

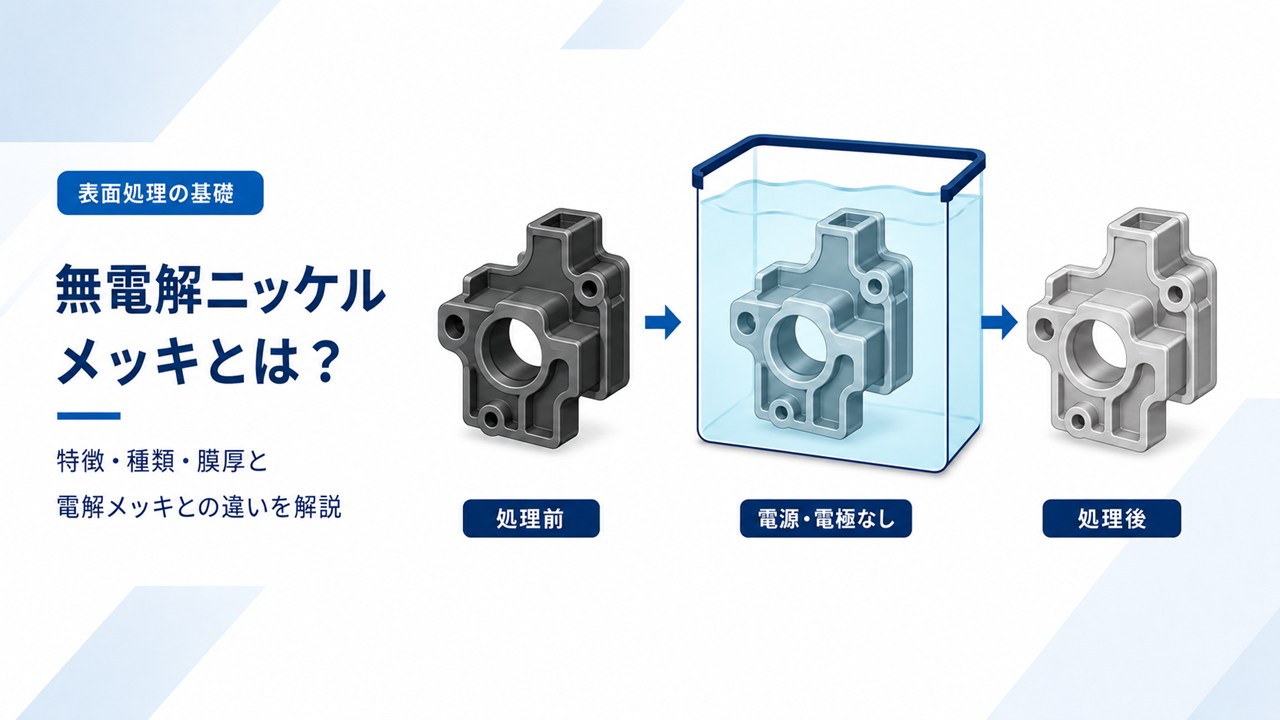

無電解ニッケルメッキとは

無電解ニッケルメッキとは、外部電源を使わず、メッキ液中の化学反応によってニッケルを含む被膜を形成する方法です。「化学メッキ」とも呼ばれ、英語では「electroless nickel plating」や「autocatalytic nickel plating」と表記されます。

代表的な被膜は、ニッケルとリンの合金である「Ni-P（ニッケル－リン）」です。ほかにNi-B（ニッケル－ホウ素）などもありますが、一般に無電解ニッケルメッキという場合はNi-Pを指すことが多いため、この記事では主にNi-Pについて解説します。

項目	概要
成膜方法	還元剤を使った化学反応で成膜する
代表的な被膜	Ni-P（ニッケル－リン）合金
主な強み	膜厚の均一性、耐食性、硬度、複雑形状への対応
主な注意点	前処理、メッキ浴の管理、液の流れ、熱処理条件が品質に影響する

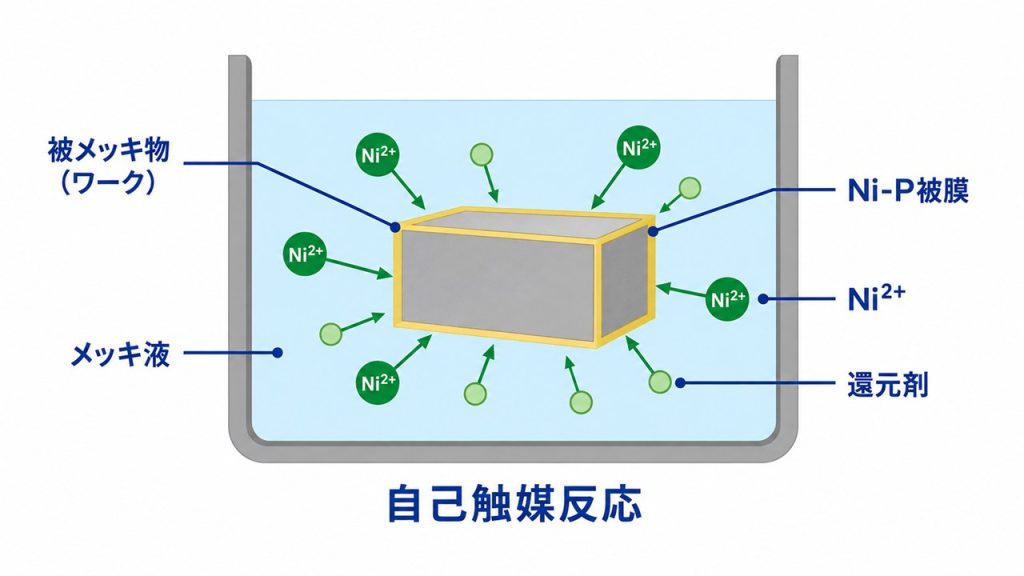

自己触媒反応で被膜が成長する

無電解Ni-Pメッキでは、一般に次亜リン酸塩を還元剤として使用します。メッキ液中のニッケルイオンが還元されて製品表面に析出し、その過程でリンも取り込まれてNi-P被膜になります。

最初に表面で反応が始まると、析出したニッケル自体が次の反応を促す触媒として働き、被膜が連続して成長します。この仕組みを「自己触媒反応」といいます。

ただし、製品を液に浸けるだけで安定した被膜が得られるわけではありません。素材に合った前処理を行い、メッキ浴の温度、pH、成分濃度、撹拌などを適切に管理する必要があります。

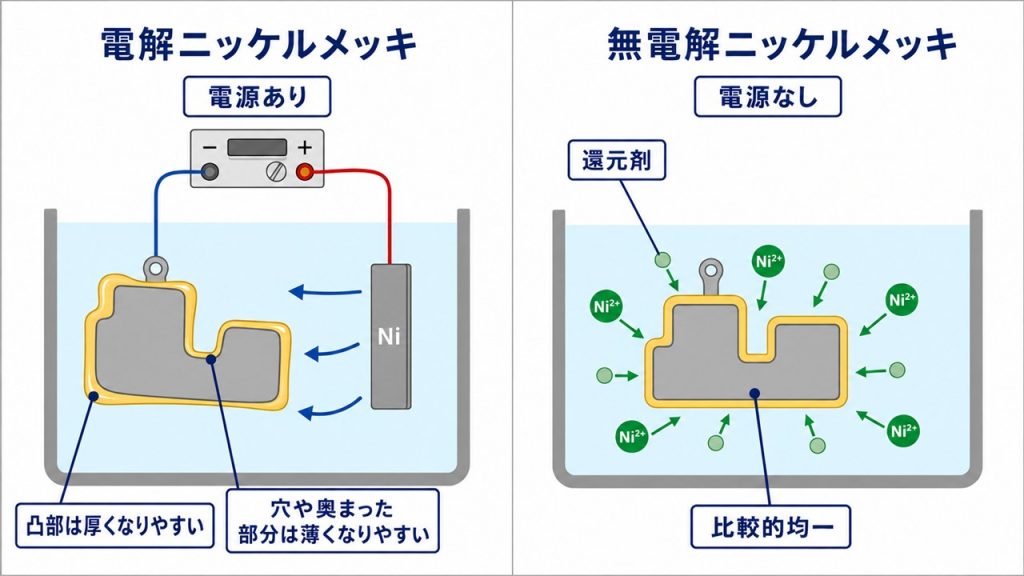

電解ニッケルメッキとの違い

無電解ニッケルメッキと電解ニッケルメッキの最も大きな違いは、ニッケルを析出させる力です。電解メッキは電流を利用するのに対し、無電解メッキは還元剤による化学反応を利用します。

比較項目	無電解ニッケルメッキ	電解ニッケルメッキ
析出の仕組み	還元剤による化学反応	外部電源から流す電流
膜厚分布	液が十分に循環する範囲では、複雑形状にも比較的均一	電流が集中する凸部は厚く、穴や奥まった部分は薄くなりやすい
対象素材	金属に加え、適切な粗化・活性化・触媒化を行えば一部の樹脂などにも対応可能	基本的に導電性のある素材が対象
代表的な被膜	Ni-P、Ni-Bなどの合金被膜	ニッケル被膜のほか、電解合金メッキもある
主な長所	均一膜厚、複雑形状、機能性	用途に応じた外観や成膜速度、量産性など
主な注意点	浴管理、薬品費、液流れ、前処理	電流分布、治具の接点、付き回り

寸法精度を重視する複雑形状の部品や、内径・溝にも被膜を付けたい場合は、無電解ニッケルメッキが候補になります。一方、形状が単純で、外観、処理時間、コストなどを優先する場合は、電解ニッケルメッキが適することもあります。

どちらが常に優れているというものではありません。素材、形状、必要な膜厚、使用環境、量産数量を整理して選ぶことが大切です。

メッキ全般の種類や、アルマイト・塗装などとの違いを確認したい方は、「メッキとは？種類と特徴、他の表面処理との違いを解説」も参考になります。

無電解ニッケルメッキの特徴・メリット

膜厚が比較的均一で、寸法を管理しやすい

無電解ニッケルメッキは電流分布の影響を受けないため、外周、内径、溝などの膜厚を比較的そろえやすい方法です。膜厚を見込んだ寸法設計がしやすく、精密部品にも利用されます。

ただし、完全に均一になるわけではありません。深い止まり穴、狭いすき間、空気が抜けにくい部分、治具の陰などでは、メッキ液が十分に入れ替わらず、薄付きや未析出が起こることがあります。形状によっては、液流れや治具の設計を加工先と確認しましょう。

耐食性を付与できる

Ni-P被膜は、鉄鋼やアルミニウム合金などの素地を腐食環境から守る目的で使われます。一般に高リンタイプは、原子が規則正しく並んでいない「非晶質」に近い構造になり、腐食の経路となる粒界が少ないため、粒界に沿った腐食の進行が抑えられ、優れた耐食性を示す傾向があります。

ただし、「リンが多いほど、どの環境でも耐食性が高い」とは限りません。強アルカリ環境では低リンタイプが選ばれることもあります。また、実際の耐食性はリン含有率だけでなく、膜厚、ピンホール（被膜に生じる微細な穴）、前処理、熱処理、素地、使用液や温度によって変わります。

硬度・耐摩耗性を高められる

無電解Ni-P被膜は、析出したままでも比較的高い硬度を持ちます。さらに適切な熱処理を行うと、結晶化やNi₃Pの析出によって硬度が上がり、耐摩耗性が向上する場合があります。

硬質クロムメッキの代替候補になることもありますが、硬さの数値だけで置き換えることはできません。摩耗の仕方は、相手材、潤滑、表面粗さ、荷重、温度などでも変わるため、実際の使用条件で評価する必要があります。

一部の非導電性材料にも適用できる

無電解メッキは通電を必要としないため、適切な粗化、活性化、触媒化を行えば、一部の樹脂やセラミックスにも適用できます。導電化、電磁波シールド、上層メッキの下地などが代表的な目的です。

ただし、すべての樹脂やセラミックスに同じ方法で施工できるわけではありません。素材の種類、成形状態、吸水、熱膨張差などを考慮し、密着性や熱サイクルを確認することが重要です。

無電解ニッケルメッキのデメリット・注意点

• メッキ浴の管理が難しい：還元剤の消費や副生成物の蓄積によって浴の状態が変化するため、分析、補給、ろ過、更新などが必要です。
• 処理コストが高くなりやすい：薬品費や浴管理の負担があり、電解メッキより処理時間が長くなる場合があります。
• 前処理の影響が大きい：油分、酸化皮膜、汚れが残ると、未析出、ふくれ、はがれなどの原因になります。
• 廃液処理が必要：老化した浴や水洗水には、ニッケル、リン化合物、浴を安定させる錯化剤、有機物などが含まれるため、関係法令や地域の基準に沿った処理が必要です。
• 熱処理が素地にも影響する：硬度を高める熱処理によって、寸法、変形、耐食性、磁性、素地の機械的性質が変わる場合があります。

また、高強度鋼では水素ぜい化への配慮が必要です。材料強度や使用条件によっては、メッキ前の応力除去やメッキ後の水素除去処理を検討します。「ベーキング」とだけ指示すると目的が曖昧になるため、水素除去、密着性向上、硬さ・耐摩耗性の向上のどれを目的とするのかを明確にしましょう。

リン含有率による種類と違い

無電解Ni-Pメッキは、被膜中のリン含有率によって性質が変わります。一般に低リン、中リン、高リンと呼ばれますが、区分の境界は規格や加工会社によって異なります。

以下は、ASTM B733で使われる範囲を参考にした代表的な区分例です。JIS H 8645では被膜中のリン含有率を2～15質量％としていますが、「低リン・中リン・高リン」という3区分自体は定義していません。

種類	リン含有率の目安	主な傾向	選定時の注意
低リン	2～4質量％程度	析出状態で硬度が高め。結晶質で磁性を持ちやすく、強アルカリ環境で採用されることがある	酸性・塩水環境の耐食性は、膜厚や使用条件を含めて確認する
中リン	5～9質量％程度	硬度、耐食性、コストなどのバランスを取りやすく、幅広い用途で使用される	同じ中リンでも浴や熱処理により特性が変わる
高リン	10質量％超	多くの酸性・塩水環境で耐食性が高い傾向。析出状態では非磁性になりやすい	熱処理によって磁性や耐食性が変化することがある。電気抵抗も高くなりやすい

リン含有率は、耐食性だけで決めるものではありません。硬度、摩耗、磁性、電気抵抗、はんだ付け性、熱処理の可否を含め、優先する機能を整理して選びます。境界付近の呼び方は加工会社によって異なるため、図面では「中リン」だけでなく、必要に応じてリン含有率の範囲を数値で示すと確実です。

無電解ニッケルメッキの処理工程

標準的な工程は次のとおりです。実際の前処理や活性化方法は、鉄鋼、ステンレス、銅合金、アルミニウム合金、樹脂など、素材によって変わります。

1. 素材・要求仕様の確認
   素材、熱処理履歴、表面状態、マスキング範囲、必要膜厚、用途を確認します。
2. 脱脂・洗浄
   油、研磨剤、汚れなどを除去します。
3. 酸洗い・活性化
   酸化皮膜や不動態皮膜を除去し、反応が始まりやすい表面をつくります。素材によっては、アルミニウム合金のジンケート処理などの置換処理、ストライクメッキ、触媒化などを追加します。
4. 無電解ニッケル析出
   温度、pH、浴組成、撹拌、負荷量を管理しながら、狙いの膜厚まで成膜します。
5. 水洗・乾燥
   付着した薬液を十分に洗い流し、乾燥します。
6. 熱処理
   必要に応じて、水素除去、密着性向上、硬さ・耐摩耗性の向上など、目的に合った条件で行います。
7. 検査
   膜厚、外観、密着性、硬度、必要に応じて耐食性などを確認します。

不具合を防ぐうえで、前処理は特に重要です。また、成膜中は温度やpHだけでなく、浴の使用履歴、不純物、製品表面積、液流れも析出速度やリン含有率に影響します。

膜厚・硬度の目安

膜厚や硬度は、製品の用途と合否基準を決めるための重要な数値です。ただし、浴の種類、リン含有率、素地、熱処理、測定方法によって変わるため、次の数値は選定時の目安として扱ってください。

JISにおける膜厚等級

JIS H 8645「無電解ニッケル－りんめっき」では、最小膜厚によって1級から7級までを定めています。

等級	最小膜厚	等級	最小膜厚
1級	3μm	5級	20μm
2級	5μm	6級	30μm
3級	10μm	7級	50μm
4級	15μm	―	―

必要膜厚は、使用環境、期待寿命、素地の粗さ、摩耗量、寸法公差から決めます。厚くすれば必ず良くなるわけではなく、処理時間やコスト、寸法への影響、被膜応力なども増える場合があります。図面では平均値ではなく、必要な最小膜厚と測定位置を明確にするのが基本です。

硬度の目安

JIS H 8645では、試験片に50μm以上の厚さで施した被膜について、硬さを500HV以上としています。また、JISの附属書には、熱処理条件によっておおむね600～1000HVとなる例が示されています。

ここでいう試験片は硬さ測定に用いる対象で、必要に応じて製品と同じ条件で処理した別の試験片（テストピース）を用います。実製品の指定膜厚を一律に50μm以上にするという意味ではありません。

これらはすべての製品にそのまま保証される値ではありません。薄い被膜では素地の影響を受けやすく、荷重や測定方法でも値が変わります。硬さを受入基準にする場合は、熱処理条件、試験方法、測定位置に加え、実製品で測定するか、製品と同じ条件で処理した別の試験片で測定するかを加工先と取り決めましょう。このような試験片は、現場で「テストピース」や「ダミー板」と呼ばれることがあります。

複合無電解ニッケルメッキとは

無電解Ni-P被膜に微粒子を分散・共析（被膜の中へ一緒に取り込むこと）させ、別の機能を追加したものが複合無電解ニッケルメッキです。

• SiC、Al₂O₃、ダイヤモンドなど：耐摩耗性や表面硬度の向上を目的に使用
• PTFEなど：低摩擦、離型性、焼付き抑制を目的に使用

性能は粒子の種類だけでなく、粒径、共析量、分散状態、被膜の厚さ、表面粗さによって変わります。粒子の凝集や沈降が起きると、ロット間で性能がばらつくため、通常のNi-Pメッキ以上に浴と撹拌の管理が重要です。

無電解ニッケルメッキの主な用途

分野・部品例	主な目的	選定時の確認点
シャフト、ギア、バルブ、ポンプ部品	耐摩耗性、耐食性、寸法精度	相手材、潤滑、摺動条件、膜厚
金型	防食、摩耗低減、メンテナンス性	樹脂ガス、冷却水、補修方法。離型が目的なら複合被膜なども比較
半導体製造装置・精密機器	耐薬品性、耐食性、非磁性など	使用薬品、清浄度、リン含有率、熱処理
電子部品	下地、接合、耐食、電気特性	はんだ付け性、接触抵抗、後工程との相性
樹脂部品	導電化、電磁波シールド、上層メッキの下地	樹脂の種類、密着性、熱サイクル

同じ部品名でも、求める機能が違えば適したリン含有率、膜厚、熱処理条件は変わります。用途名だけで仕様を決めず、どの環境で何を改善したいのかを明確にすることが重要です。

JIS記号・図面指示の基本

無電解ニッケルメッキのJIS規格としては、JIS H 8645「無電解ニッケル－りんめっき」があります。鉄・銅・アルミニウムおよびそれらの合金素地に施したNi-Pメッキを対象としており、被膜のリン含有率、膜厚、硬度などを定めています。

一方、樹脂やセラミックスへのメッキ、粒子を共析させた複合メッキなどは、同規格の対象としてそのまま扱えるとは限りません。対象規格と受入条件を個別に確認してください。

記号の例

ELp-Fe/Ni(90)-P20

記号	意味
ELp	無電解メッキ
Fe	鉄鋼素地
Ni(90)-P	ニッケル約90質量％、残部が主にリンであるNi-P被膜
20	最小膜厚20μm

Ni（ ）内の数値はニッケルの質量％を示すため、この指定が実質的にリン含有率の指定を兼ねます。上記のNi(90)-Pは、リンを約10質量％含む被膜を表します。

膜厚の代わりに等級を用い、ELp-Fe/Ni(90)-P[5]のように表す方法もあります。この場合の[5]は、JIS H 8645の5級、つまり最小膜厚20μmを示します。

ただし、「ELP」や「無電解ニッケル」とだけ書いても、必要な性能は十分に伝わりません。図面や仕様書では、次の項目を必要に応じて補足しましょう。

• 素地材と熱処理履歴
• リン含有率、または低リン・中リン・高リンの区分
• 最小膜厚と有効面
• 膜厚の測定方法と測定位置
• 熱処理の目的、温度、時間
• マスキング範囲
• 外観、表面粗さ、硬度、密着性、耐食性などの受入基準
• 高強度鋼の場合は水素ぜい化対策

英語図面では「electroless nickel plating」、Ni-P被膜を明確にする場合は「autocatalytic nickel-phosphorus coating」などの表現が使われます。海外規格を指定する場合は、JISと区分・試験方法が同じとは限らないため、規格番号と版も確認してください。

採用前に加工先へ伝えたい9項目

無電解ニッケルメッキの仕様を相談するときは、次の情報をそろえておくと、加工先とのやり取りがスムーズになります。

1. 素地の材質と熱処理状態
2. 部品の形状、寸法公差、止まり穴や狭いすき間の有無
3. 使用環境の温度、湿度、薬品、塩分
4. メッキで改善したい機能
5. 必要なリン含有率、または優先する特性
6. 最小膜厚と測定位置
7. 熱処理の可否と目的
8. 相手材、荷重、速度、潤滑などの摺動条件
9. 必要な検査と合否基準

仕様が決まっていない場合は、「錆を防ぎたい」「寸法を大きく変えずに摩耗を減らしたい」といった困りごとから相談しても構いません。要求を言葉にしてから、メッキの種類、膜厚、後処理を絞り込むのが失敗を減らす近道です。

無電解ニッケルメッキ以外の表面処理も比較する

無電解ニッケルメッキは、均一膜厚、耐食性、耐摩耗性が必要な場面で有力な方法です。しかし、目的が非粘着性、離型性、低摩擦性、耐薬品性などの場合は、フッ素樹脂コーティングをはじめとする機能性コーティングが適することもあります。

吉田SKTでは、使用環境や付着物、基材、寸法条件などを確認し、表面の困りごとに応じたコーティングをご提案しています。処理方法が決まっていない段階でも、お気軽にご相談ください。

まとめ

無電解ニッケルメッキは、還元剤による化学反応でNi-Pなどの被膜を形成する表面処理です。電流分布の影響を受けないため、メッキ液が十分に循環する範囲では、複雑形状にも比較的均一な膜厚を得られます。

• 複雑形状や寸法精度を重視する部品に向いている
• リン含有率によって、耐食性、硬度、磁性、電気抵抗などが変わる
• 熱処理で硬度を高められるが、耐食性や素地への影響も確認する
• 膜厚は用途に必要な最小値と測定位置を決める
• 図面では素材、リン含有率、膜厚、熱処理、検査条件まで明確にする

無電解ニッケルメッキを採用する際は、名称だけで仕様を決めず、使用環境と優先する機能を加工先に伝えることが大切です。また、求める機能によっては別の表面処理が適するため、複数の方法を比較して検討しましょう。
